实验室气流控制系统

栏目:实验室通风工程 发布时间:2019-10-30
对于任何的实验室控制方式,基本控制目标为:

●操作员安全:考虑要捕捉和控制有毒颗粒;

●房间压力:保持正确的气流方向;

●通风:提供适当的换气次数;

●舒适:提供正确的温湿度控制;

1、实验室气流控制系统主要目标

对于任何的实验室控制方式,基本控制目标为:

●操作员安全:考虑要捕捉和控制有毒颗粒;

●房间压力:保持正确的气流方向;

●通风:提供适当的换气次数;

●舒适:提供正确的温湿度控制;



 传统的实验室的标准控制方式是定风量控制(CV40年代出现)方式。后来,又采用了双稳态控制(2S70年代出现)方式,通过在特定条件下减少实验室气流以提高效益,例如降低夜间设定值。此外,更加复杂的实验室气流控制方法是变风量控制(VAV80年代出现)方式。在这种方式下,通风柜调节门位置被用来帮助确定空气流量。第四种方式是适应性的控制(UBC,当前出现)。在UBC方式下,气流速率被保持在最低安全限上,仅在因通风柜使用者存在后有需要时才增加。



2、风量控制的核心Accel®Ⅱ型阀门
3、风量控制应用
●定风量控制实验室
●双稳态控制实验室
●变风量控制实验室


变风量控制方法
公司为变风量控制应用提供调节门传感器、压力无关的文丘里风量控制阀门以及房间风流量控制。
优点
 高性能的气流控制,在大流量变化范围内调节快速、稳定。
●设备较少维护。
●系统不需重新平衡。在系统变化、过滤器阻塞和HVAC性能变坏时,压力无关的系统会保持稳定流量。
 低声级。




                                                  3-8

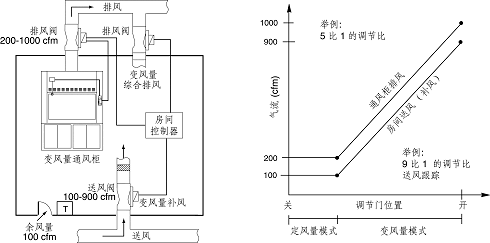

3:控制的变风量应用

压力无关的风量控制阀在全部控制范围内维持正确的风流量。由调节门开度决定通过通风柜的流量需求,同时对房间补风的调节保持房间压力。如果由于热或通风需求需要额外的空气流量,则综合排风阀与补风阀要做相应调节。通风柜监控器(FHM)提供连续的监控以满足对调节的需求



                 3-9

3:没有通风柜的变风量实验室

压力无关的风量控制阀在全部控制范围内维持正确的风流量。房间温控器控制送风阀以保持温度。综合排风阀跟踪送风阀使余风量固定以保证房间压力。
